KNX
quick KNX Smart Metering von Lingg und Janke | KNX - Einfach quick

quick Smart Metering von Lingg & Janke

Smart MeteringAls Erweiterung der Standardfunktionalitäten Schalten, Dimmen und Beschattung bietet quick auch Smart Metering Lösungen. Das Messen von Verbräuchen war mit dem „plug and play”-Prinzip von quick noch nie so einfach.

Jeder Zähler besitzt 2 Kodierschalter, einen für die Gruppe und einen für den Kanal. Demnach erhält einfach jeder Zähler eine Gruppennummer (1..F) und eine Kanalnummer (1..9). Die maximale Anzahl der mit KNX quick kodierbaren Zähler beträgt damit 135. Natürlich können die Zähler in Stellung GR=0 und CH=0 wie bisher mit der ETS in Betrieb genommen werden.

Im KNX quick Modus senden die Zähler selbstständig Ihre Zählerwerte und, je nach Zählerart Momentanwerte wie z.B. Leistung, Durchfluss und Temperaturen. Die Zählerstände werden ca. alle 5 Minuten auf den KNX Bus gesendet, Momentanwerte zyklisch alle 15 bis 30 Sekunden.



Quick Energy Analyzer Der KNX Netzwerkkoppler von Lingg & Janke ist in einer quick-Edition erhältlich. Damit ist eine schnelle und einfache Darstellung der Verbrauchswerte möglich.  Durch das Einspielen einer ETS-Applikation ab Werk ist der Netzwerkkoppler in der Lage bis zu 8 Zähler darzustellen. Um diese Voreinstellung zu nutzen, sind lediglich auf Ihren Zähler die Gruppe 1 und Kanal 1 bis 8 einzustellen, denn diese  Gruppenadressen wurden bereits einprogrammiert.



quick Setup Netzwerkkoppler





Im 2. Schritt müssen Sie in Ihrem Browser das Setup des Netzwerkkopplers aufrufen um hier noch einige Grundeinstellungen vorzunehmen. Dazu gehören der Zählertyp (Energie, Wärme, Wasser oder Gas) und das gewünschte Ausgabeformat (z.B. kWh, Liter, ...).

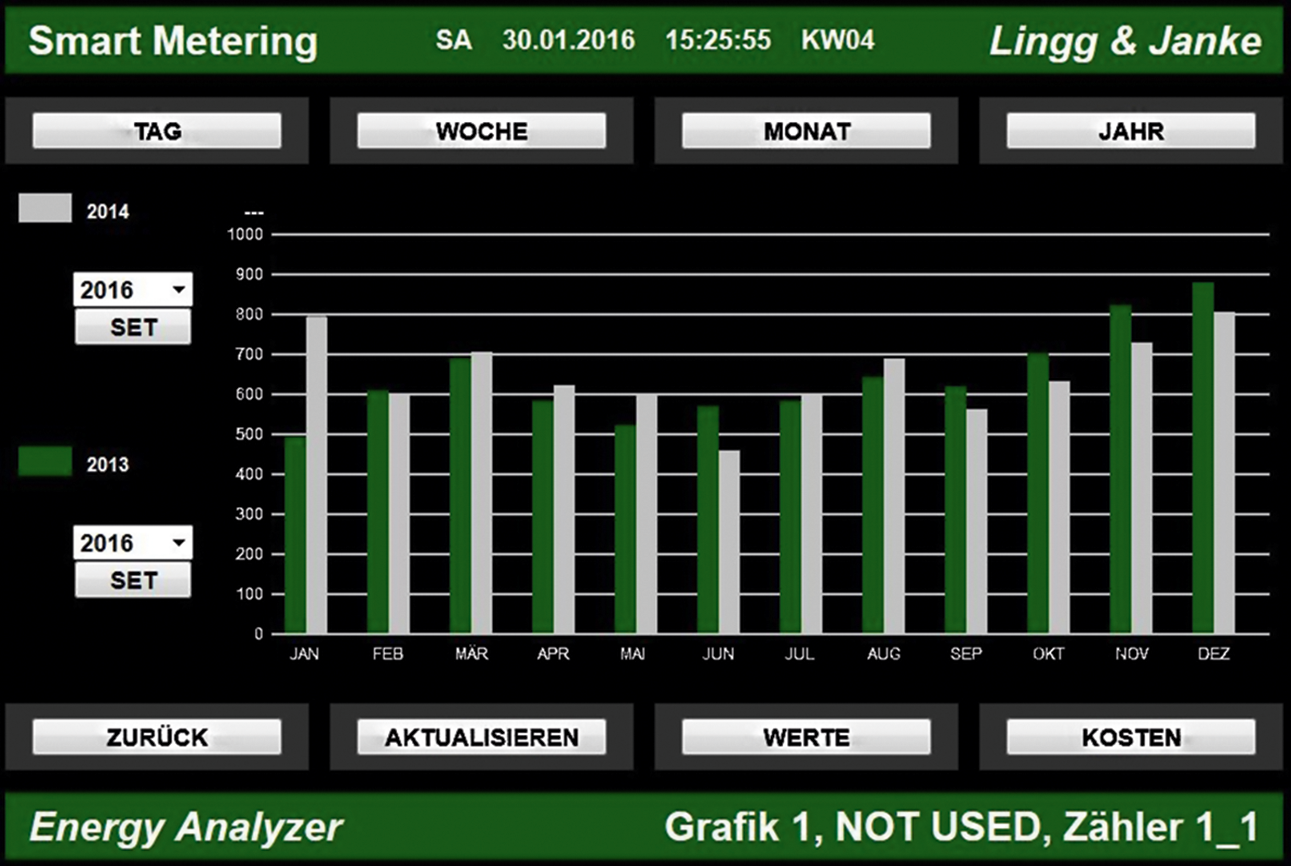

quick Verbrauchswerte anzeigen und auswerten





Und schon können die Zählerwerte, auch in Grafiken, dargestellt werden. Da der Netzwerkkoppler die Zählerdaten für 10 Jahre speichert, lassen sich auch über einen längeren Zeitraum hinweg die Verbrauchsdaten vergleichen und damit Einsparpotentiale aufdecken.
